Paski klinowe – czym się różnią i jak dobrać właściwy?

Paski klinowe, choć niepozorne, są kluczowe w wielu układach napędowych – od przemysłu po AGD. Ich rolą jest ciche i efektywne przenoszenie mocy między wałami. Jak dobrać odpowiedni model i czym różnią się poszczególne typy? Wyjaśniamy w tym przewodniku.

Co to są paski klinowe?

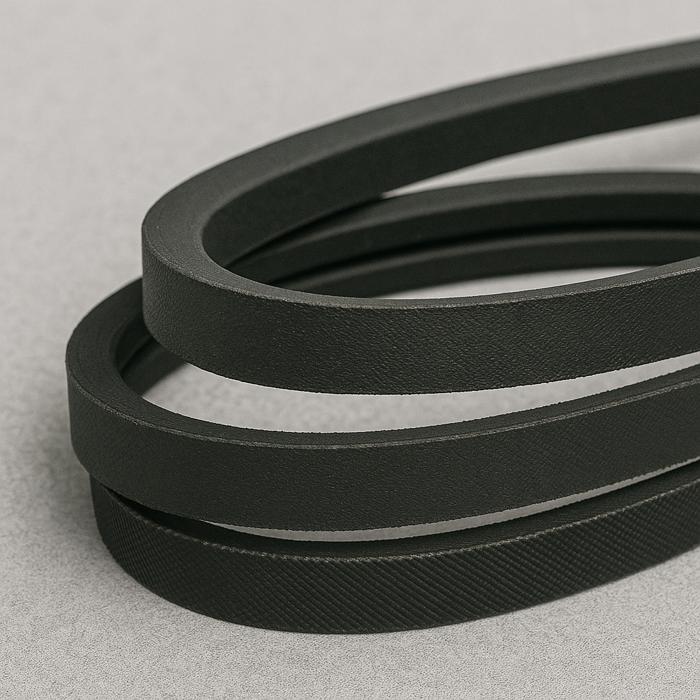

Pasek klinowy to elastyczny element napędowy o przekroju trapezowym (stąd nazwa „klinowy”), który współpracuje z odpowiednio wyprofilowanym kołem pasowym. Dzięki kształtowi klina pasek lepiej „wgryza się” w rowek, co zwiększa tarcie i poprawia skuteczność przenoszenia momentu obrotowego.

Jakie są rodzaje pasków klinowych?

Paski klinowe występują w kilku wariantach, z których każdy ma swoje zalety i zastosowania.

Paski klasyczne (A, B, C, D, E)

• Najczęściej stosowane w starszych maszynach,

• Litery oznaczają profil (szerokość górną): A = 13 mm, B = 17 mm itd.

Paski uzębione (XPZ, XPA, XPB)

• Posiadają nacięcia poprzeczne na spodzie – zwiększają elastyczność,

• Lepsze chłodzenie i odporność na zmęczenie materiału,

• Idealne do mniejszych kół pasowych i większych prędkości obrotowych.

Paski zespolone (SPB/2, SPC/3 itd.)

• Kilka pasków połączonych wspólną warstwą górną,

• Do dużych obciążeń i niestabilnych warunków pracy (np. maszyny rolnicze).

Paski wąskoprofilowe (SPZ, SPA, SPB, SPC)

• Wyższa wydajność przy mniejszych gabarytach,

• Obecnie najczęściej stosowane w nowych konstrukcjach.

Oznaczenia pasków – jak je czytać?

Przykład: SPA 1250

• SPA – profil (szerokość i wysokość paska),

• 1250 – długość podziałowa (w mm).

Inny przykład: A 1000 Li

• A – klasyczny profil,

• 1000 Li – długość wewnętrzna (Li = Inside Length).

Uwaga: Długość paska może być podana jako:

• Li – długość wewnętrzna,

• Ld – długość zewnętrzna,

• Lp/Lw – długość podziałowa.

Ważne, aby przy doborze znać nie tylko profil, ale i dokładny sposób pomiaru długości.

Jak dobrać odpowiedni pasek klinowy?

Krok 1: Sprawdź oznaczenia starego paska

Najprostsza i najpewniejsza metoda. Jeśli oznaczenia są nieczytelne – przejdź do kroku 2.

Krok 2: Zmierz pasek ręcznie

• Zmierz szerokość górną (np. suwmiarką),

• Określ długość (używając sznurka lub specjalnej miarki do pasków),

• Zmierz wysokość paska (jeśli możliwe).

Krok 3: Określ warunki pracy

• Temperatura (np. w maszynach pracujących na zewnątrz),

• Obciążenie i czas pracy ciągłej,

• Wibracje i uderzenia (wymagają pasków zespolonych).

Krok 4: Wybierz profil i typ

• Dla standardowych maszyn – SPZ, SPA,

• Dla trudnych warunków – SPB/SPC lub zespolone,

• Dla dużej prędkości – uzębione.

Krok 5: Skonsultuj wybór z hurtownią lub użyj wyszukiwarki pasków

Warto poszukać lokalnego dostawcy (np. paski klinowe Bydgoszcz), gdzie można dopasować pasek od ręki i uzyskać poradę.

Typowe błędy przy doborze pasków

• Wybór złego profilu – nawet niewielka różnica sprawia, że pasek nie współpracuje z kołem,

• Nieprawidłowy pomiar długości – skutkuje zbyt luźnym lub napiętym paskiem,

• Brak napięcia kontrolnego – zbyt luźny pasek się ślizga, zbyt napięty zużywa się szybciej,

• Niewłaściwy typ (np. pasek klasyczny zamiast wąskoprofilowego w nowoczesnej maszynie).

Jak wydłużyć żywotność paska klinowego?

• Utrzymuj prawidłowe napięcie i regularnie je kontroluj,

• Unikaj kontaktu z olejami, smarami, rozpuszczalnikami,

• Wymieniaj paski w zestawie (np. wszystkie 2 lub 3 w układzie zespolonym),

• Zadbaj o stan kół pasowych – ich zużycie przyspiesza degradację pasków,

• Regularnie sprawdzaj naciąg i zużycie wizualne.

Gdzie kupić paski klinowe?

W Bydgoszczy i innych większych miastach znajdziesz hurtownie techniczne i sklepy specjalistyczne oferujące:

• dobór pasków po wymiarze,

• dostępność różnych producentów,

• możliwość zakupu na miejscu lub z dostawą,

• doradztwo techniczne.

Warto skorzystać z pomocy lokalnych ekspertów, zamiast zamawiać „na oko” w internecie.

Podsumowanie

Dobór odpowiedniego paska klinowego nie sprowadza się jedynie do zmierzenia długości. Równie ważne są profil, warunki pracy, materiał oraz konstrukcja samego paska. Wiedza na temat dostępnych typów oraz właściwe oznaczenia pozwalają uniknąć błędów i przedłużyć żywotność całego układu napędowego.
