Łożyska przemysłowe – jak dobrać odpowiedni typ do konkretnego zastosowania?

Łożyska to kluczowe elementy maszyn – zapewniają płynny ruch, redukują tarcie i przenoszą obciążenia, wydłużając żywotność układów. Ze względu na dużą liczbę dostępnych typów, ich dobór bywa wyzwaniem. W artykule omawiamy, jak wybrać odpowiednie łożysko przemysłowe, na co zwrócić uwagę i jakich błędów unikać.

Czym są łożyska przemysłowe?

Łożyska przemysłowe to elementy mechaniczne zaprojektowane w celu podpierania wałów i umożliwiania ich swobodnego ruchu obrotowego lub liniowego przy minimalnym oporze. W przemyśle stosuje się je niemal wszędzie – od prostych maszyn rolniczych po wysoko zaawansowane linie produkcyjne, obrabiarki CNC, czy turbiny gazowe.

Podstawowe funkcje łożysk:

• przenoszenie sił promieniowych i osiowych,

• redukcja tarcia pomiędzy współpracującymi elementami,

• zapewnienie precyzyjnego ruchu,

• wydłużenie żywotności maszyny.

---

Podstawowy podział łożysk

Podstawowy podział łożysk opiera się na rodzaju ruchu i konstrukcji. Wyróżniamy m.in.:

Łożyska toczne:

• kulkowe (jednorzędowe, skośne, wahliwe),

• wałeczkowe (walcowe, baryłkowe, stożkowe, igiełkowe).

Łożyska ślizgowe:

• suche,

• smarowane,

• wykonane z metali lub tworzyw sztucznych.

Inne specjalistyczne typy:

• magnetyczne,

• hydrodynamiczne,

• ceramiczne,

• hybrydowe.

Jakie czynniki brać pod uwagę przy doborze łożyska?

Obciążenia – osiowe i promieniowe

Jednym z podstawowych kryteriów wyboru łożyska jest rodzaj i wielkość obciążenia.

• Obciążenia promieniowe najlepiej przenoszą łożyska kulkowe zwykłe oraz wałeczkowe walcowe.

• Obciążenia osiowe dobrze znoszą łożyska skośne lub stożkowe.

• W przypadku obciążeń mieszanych stosuje się łożyska baryłkowe lub skośne dwurzędowe.

Prędkość obrotowa

Nie wszystkie łożyska są przystosowane do pracy przy wysokich obrotach.

• Łożyska kulkowe mają najlepsze właściwości w zakresie dużych prędkości.

• Łożyska igiełkowe i stożkowe sprawdzają się przy mniejszych prędkościach, ale dużych obciążeniach.

Precyzja i sztywność

W aplikacjach takich jak obrabiarki CNC, robotyka czy optyka, wymagana jest wysoka precyzja oraz sztywność osiowa. W takich przypadkach stosuje się łożyska o zwiększonej klasie dokładności (np. P5, P4).

Warunki środowiskowe

• Wysoka temperatura – konieczne są łożyska z uszczelnieniami odpornymi na temperatury do 300°C (np. z powłoką ceramiczną).

• Zapylenie i wilgoć – stosuje się łożyska zamknięte, z odpowiednimi uszczelnieniami lub obudowami.

• Środowiska chemiczne – wymagają łożysk nierdzewnych lub wykonanych z tworzyw sztucznych.

Smarowanie

• Smarowanie może być ręczne, automatyczne lub łożysko może być fabrycznie nasmarowane.

• Błędne smarowanie skraca żywotność nawet o 70%.

Charakterystyka najpopularniejszych typów łożysk

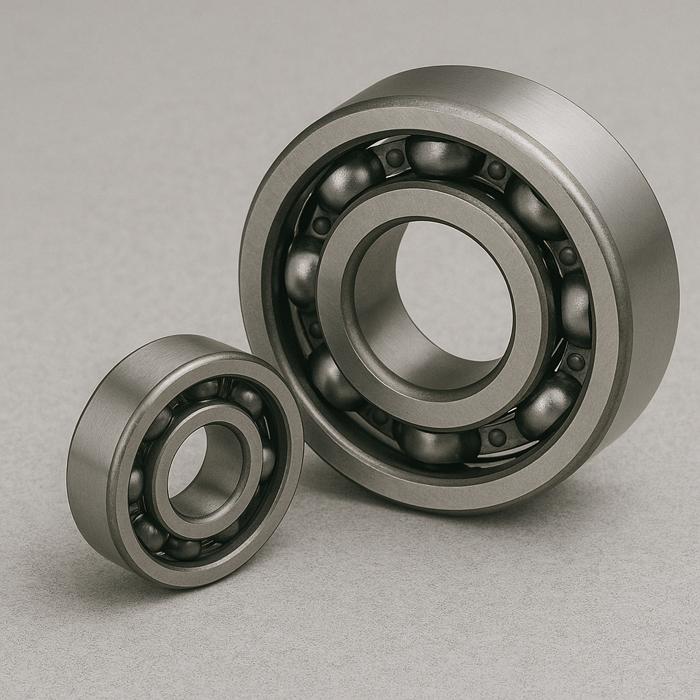

Łożyska kulkowe zwykłe

• Dobre do przenoszenia obciążeń promieniowych.

• Pracują cicho i przy dużych prędkościach.

• Przykład: silniki elektryczne, wentylatory.

Łożyska skośne kulkowe

• Przenoszą obciążenia mieszane.

• Często montowane parami.

• Przykład: wrzeciona obrabiarek.

Łożyska wałeczkowe walcowe

• Wysoka nośność promieniowa.

• Ograniczona zdolność przenoszenia obciążeń osiowych.

• Przykład: prasy przemysłowe.

Łożyska baryłkowe

• Samonastawne.

• Przenoszą bardzo duże obciążenia osiowe i promieniowe.

• Przykład: układy napędowe, turbiny.

Łożyska stożkowe

• Do obciążeń kombinowanych.

• Wymagają precyzyjnego ustawienia luzu wstępnego.

• Przykład: osie pojazdów.

Łożyska igiełkowe

• Mały przekrój poprzeczny, duża nośność.

• Stosowane w miejscach z ograniczoną przestrzenią.

• Przykład: skrzynie biegów.

Dobór łożysk w praktyce – krok po kroku

Krok 1: Analiza aplikacji

Określ warunki pracy:

• temperatura,

• środowisko,

• obciążenia,

• dostępność przestrzeni,

• sposób montażu.

Krok 2: Wybór typu łożyska

Na podstawie analizy dobieramy typ (kulowe, stożkowe, baryłkowe itp.).

Krok 3: Dobór wymiarów i parametrów technicznych

• średnica wewnętrzna,

• średnica zewnętrzna,

• szerokość,

• klasa dokładności,

• tolerancje.

Krok 4: Dobór uszczelnień i sposobu smarowania

• czy łożysko ma być zamknięte,

• rodzaj smaru (litowy, silikonowy, syntetyczny).

Krok 5: Weryfikacja katalogowa i dostępność

• korzystanie z katalogów producentów,

• wyszukiwarki łożysk po wymiarach,

• porównanie z zamiennikami.

Typowe błędy przy doborze łożysk

• Niedoszacowanie obciążeń.

• Zły wybór typu uszczelnienia.

• Nieprawidłowy montaż (np. zbyt duży luz osiowy).

• Pomijanie warunków środowiskowych.

• Brak konserwacji i okresowej wymiany smaru.

Narzędzia wspomagające dobór

Wyszukiwarki online

Wiele hurtowni (w tym łożyska sklep) oferuje zaawansowane wyszukiwarki łożysk po wymiarach. Użytkownik podaje wymiary i od razu otrzymuje listę kompatybilnych produktów.

Katalogi producentów

Firmy takie jak SKF, NTN, Timken czy FAG mają obszerne katalogi PDF i aplikacje.

Wsparcie techniczne hurtowni

W przypadku wątpliwości warto skontaktować się z lokalną hurtownią łożysk, np. w Bydgoszczy, i skorzystać z ich wiedzy.

Przyszłość łożysk przemysłowych

Nowoczesne trendy obejmują:

• łożyska hybrydowe (np. kulki ceramiczne + stalowa bieżnia),

• monitorowanie stanu łożysk w czasie rzeczywistym (IoT),

• łożyska bezobsługowe,

• zastosowania w elektromobilności, robotyce i energetyce odnawialnej.

Podsumowanie

Dobór odpowiedniego łożyska przemysłowego to proces wymagający wiedzy, doświadczenia oraz uwzględnienia wielu czynników technicznych i środowiskowych. Od właściwego wyboru zależy nie tylko trwałość, ale i bezpieczeństwo pracy maszyn. Warto korzystać z profesjonalnych narzędzi, katalogów oraz doświadczenia sprzedawców i inżynierów.
