Rodzaje uszczelniaczy hydraulicznych i ich zastosowanie w maszynach przemysłowych

W tym artykule znajdziesz szczegółowe omówienie rodzajów uszczelniaczy hydraulicznych stosowanych w maszynach przemysłowych. Wyjaśniam, jak działają poszczególne typy, czym różnią się pod względem konstrukcji i materiału oraz gdzie najlepiej sprawdzają się w praktyce. Dowiesz się także, jak warunki pracy wpływają na trwałość uszczelnień oraz jak dobierać je świadomie, aby uniknąć wycieków, strat ciśnienia i przestojów produkcyjnych.

Czym są uszczelniacze hydrauliczne i dlaczego są kluczowe w maszynach przemysłowych

Uszczelniacze hydrauliczne to elementy odpowiedzialne za utrzymanie ciśnienia w układach, odseparowanie mediów roboczych oraz ochronę wnętrza urządzeń przed zanieczyszczeniami. Pracują w miejscach, w których różnica ciśnień jest wysoka, a ruch tłoczyska lub cylindra jest intensywny i powtarzalny. W praktyce to właśnie uszczelniacz decyduje o tym, czy siłownik hydrauliczny będzie działał płynnie, czy zacznie tracić moc, przeciekać lub blokować się. Drobna nieszczelność oznacza spadek wydajności, szybkie zużycie elementów prowadzących oraz ryzyko niekontrolowanego wycieku, który potrafi unieruchomić całą linię produkcyjną.

W maszynach przemysłowych uszczelniacze pracują często pod ekstremalnym obciążeniem. Występują skoki ciśnienia, wysokie temperatury, nagłe zmiany kierunku ruchu, tarcie przy dużej prędkości, a do tego zanieczyszczenia w postaci pyłu, opiłków czy wilgoci. W takich warunkach dobór uszczelnienia nie jest kwestią dopasowania wymiarów. Kluczowe jest dopasowanie konstrukcji oraz materiału do rzeczywistych warunków pracy urządzenia. Innego uszczelnienia potrzebuje siłownik w prasie hydraulicznej, innego w koparce, a jeszcze innego w urządzeniu do formowania tworzyw czy liniach transportu ciężkich materiałów.

Uszczelniacze tłokowe — budowa, działanie i zastosowanie

Uszczelniacze tłokowe odpowiadają za utrzymanie ciśnienia pomiędzy komorami w siłowniku. Oddzielają przestrzeń roboczą wysokociśnieniową od tej, która odpowiada za powrót oleju. To uszczelnienia, które muszą być odporne na wysokie ciśnienie, stabilne wymiarowo i odporne na odkształcenia wynikające z pracy cyklicznej. W nowoczesnych konstrukcjach stosuje się profile wielokrawędziowe, które zmniejszają tarcie, poprawiają szczelność oraz zapewniają płynny start przy zmianie kierunku ruchu.

Najczęściej spotykane są modele jedno- i dwukrawędziowe, w tym warianty oparte na elastomerach, poliuretanie oraz materiałach kompozytowych. W przemyśle ciężkim dominuje poliuretan ze względu na odporność na ścieranie i deformację, natomiast w aplikacjach precyzyjnych stosuje się mieszanki, które lepiej stabilizują kształt pod wpływem temperatury. Uszczelniacze tłokowe mają ogromne znaczenie w prasach, wtryskarkach, liniach produkcyjnych i maszynach pracujących na dużych siłach nacisku. Ich niewłaściwy dobór często prowadzi do utraty mocy siłownika i chwilowego spadku ciśnienia, co w procesach produkcyjnych jest szczególnie niebezpieczne.

Uszczelniacze tłoczyskowe — pierwsza linia obrony przed wyciekami

Uszczelniacz tłoczyskowy pracuje na zewnątrz siłownika i to on odpowiada za to, czy układ hydrauliczny jest szczelny podczas ruchu tłoczyska. Jego zadaniem jest nie tylko zatrzymanie oleju, ale również niedopuszczenie do wnikania zanieczyszczeń do wnętrza układu. W praktyce to jedno z najbardziej obciążonych uszczelnień w maszynie, ponieważ musi radzić sobie jednocześnie z ruchem posuwisto-zwrotnym, tarciem, zmianami ciśnienia oraz zanieczyszczeniami, które osiadają na tłoczysku.

Najbardziej popularne są uszczelniacze poliuretanowe oraz elastomerowe. Poliuretan sprawdza się w warunkach intensywnych, gdy tłoczysko pracuje z dużą prędkością lub jest narażone na zabrudzenia. Elastomery mają lepszą elastyczność i lepiej kompensują drobne odkształcenia. W wielu siłownikach stosuje się modele ze wzmocnioną krawędzią, dzięki czemu przy długiej pracy pod ciśnieniem zachowują stabilny kontakt z powierzchnią tłoczyska. W maszynach przemysłowych złe dobranie uszczelniacza tłoczyskowego jest jedną z najczęstszych przyczyn wycieków. Objawia się „poceniem”, które szybko przechodzi w regularny wyciek i prowadzi do spadku ciśnienia w układzie.

Zgarniacze — ochrona siłownika przed pyłem i zanieczyszczeniami

Zgarniacz to element, który nie uszczelnia oleju, lecz zapobiega przedostawaniu się brudu do wnętrza układu. Jego zadaniem jest oczyszczanie tłoczyska z pyłu, błota, opiłków metalu i wilgoci. Zgarniacz pracuje przy każdym cyklu, gdy tłoczysko wraca do siłownika. Jeśli jest wykonany z niewłaściwego materiału lub ma uszkodzoną krawędź, do wnętrza układu przedostają się cząstki, które niszczą prowadnice, uszczelniacze i ścianki cylindra. To jeden z powodów, dla których wiele siłowników traci szczelność stosunkowo szybko, mimo że sam uszczelniacz tłoczyskowy jest w dobrym stanie.

W przemyśle stosuje się zgarniacze gumowe, poliuretanowe oraz metalowe. Modele metalowe montuje się tam, gdzie ryzyko uderzeń i zabrudzeń jest bardzo duże — na przykład w maszynach budowlanych, hutniczych i urządzeniach do przeróbki surowców. W aplikacjach precyzyjnych używa się zgarniaczy o podwójnej krawędzi, które separują zarówno zanieczyszczenia, jak i nadmiar oleju. Każdy typ musi być idealnie dopasowany do powierzchni tłoczyska, bo nawet niewielka szpara sprawia, że brud zaczyna przedostawać się do wnętrza układu.

Uszczelniacze typu o-ring i ich rola w hydraulice

O-ringi są jednymi z najbardziej uniwersalnych uszczelniaczy w technice przemysłowej. Stosuje się je w połączeniach statycznych, przy zaworach, złączach i pokrywach. Mogą pracować również w ruchu, ale wymaga to szczególnej ostrożności — o-ring nie jest projektowany do intensywnego tarcia, dlatego w siłownikach hydraulicznych używa się go głównie jako dodatkowego uszczelnienia prowadzącego lub stabilizującego pozycję elementów.

Największą zaletą o-ringów jest prostota konstrukcji i szeroka dostępność wymiarów. Występują w mieszankach NBR, FKM, EPDM, silikonowych oraz vitonowych. Odpowiedni dobór materiału jest kluczowy, ponieważ o-ring źle znosi zbyt wysoką temperaturę lub kontakt z nieodpowiednim medium. W hydraulice przemysłowej materiały muszą wytrzymać oleje hydrauliczne, ciśnienie i temperaturę, które stale się zmieniają w trakcie pracy. Źle dobrany o-ring szybko pęcznieje, twardnieje lub pęka, a to prowadzi do mikronieszczelności, które w układach wysokociśnieniowych od razu dają zauważalne efekty.

Uszczelniacze typu chevron (pakiety uszczelniające) i ich zastosowanie

Pakiety uszczelniające typu chevron stosuje się tam, gdzie konieczna jest bardzo wysoka odporność na ciśnienie oraz gdzie ruch tłoka lub tłoczyska jest intensywny i długotrwały. Pakiet składa się z kilku pierścieni uszczelniających ułożonych pod kątem, dzięki czemu konstrukcja dopasowuje się do obciążenia i zmienia swoją geometrię w trakcie pracy. Im większe ciśnienie, tym mocniejsze dociśnięcie pakietu do powierzchni roboczej. To sprawia, że pakiety są bardzo niezawodne, choć generują większe tarcie niż klasyczne uszczelnienia poliuretanowe.

W przemyśle stosuje się je w prasach hydraulicznych, siłownikach dużej mocy, urządzeniach do obróbki metalu i w maszynach, które pracują w warunkach wysokich temperatur. Ich wadą jest większa złożoność montażu oraz konieczność precyzyjnego ustawienia pakietu, ponieważ niewłaściwe ułożenie poszczególnych pierścieni prowadzi do szybkiego zużycia oraz nieszczelności. Mimo to pakiety chevron są niezastąpione tam, gdzie potrzebne jest połączenie ogromnej siły z trwałością.

Uszczelniacze prowadzące — stabilizacja ruchu tłoczyska

Uszczelniacze prowadzące nie są odpowiedzialne za szczelność olejową, lecz za prowadzenie tłoczyska lub tłoka w cylindrze. Ich zadaniem jest przejmowanie sił bocznych i zapobieganie tarciu metalu o metal. Wykonuje się je z tworzyw kompozytowych, teflonu lub tkaniny wzmacnianej włóknami. W hydraulice przemysłowej mają ogromne znaczenie, ponieważ nieprawidłowe prowadzenie tłoczyska może zniszczyć każdy uszczelniacz w ciągu kilku cykli pracy.

Dobór uszczelniacza prowadzącego zależy od średnicy tłoczyska, prędkości ruchu, temperatury oraz sił bocznych, które działają na układ. Elementy te zużywają się powoli, ale ich uszkodzenie jest bardzo groźne — prowadzi do zniszczenia cylindra, wycieku oleju i awarii całego siłownika. Dlatego w utrzymaniu ruchu ich diagnostyka jest równie ważna jak kontrola uszczelnień głównych.

Materiały stosowane w uszczelniaczach hydraulicznych

Dobór materiału jest równie ważny jak wybór samej konstrukcji. Najczęściej spotyka się uszczelniacze z poliuretanu, elastomerów NBR, mieszanek FKM, PTFE, materiałów tekstylnych i kompozytowych. Każdy z nich ma inne właściwości i odporność na temperaturę, tarcie czy medium robocze.

Poliuretan jest najczęściej wybierany w siłownikach przemysłowych, ponieważ dobrze znosi intensywną pracę, jest odporny na ścieranie i zachowuje kształt pod ciśnieniem. Elastomery NBR stosuje się tam, gdzie czynnik roboczy nie przekracza średnich temperatur, natomiast materiały FKM wybiera się do pracy w warunkach podwyższonej temperatury i w kontakcie z agresywnymi chemikaliami. PTFE sprawdza się w aplikacjach, gdzie tarcie musi być jak najmniejsze, a ruch jest szybki i powtarzalny — na przykład w urządzeniach precyzyjnych lub w automatyce przemysłowej.

Dlaczego dobór uszczelniaczy nie może ograniczać się do wymiarów

Wiele awarii wynika z tego, że uszczelniacz został dobrany jedynie na podstawie średnicy tłoczyska i rowka montażowego. To podejście prowadzi do szybkiego zużycia, a czasem do uszkodzenia całego siłownika. W dobrym doborze równie ważne są czynniki takie jak temperatura pracy, ciśnienie robocze, prędkość ruchu, rodzaj medium, zanieczyszczenia oraz rodzaj maszyny.

Uszczelniacz, który świetnie sprawdzi się w prasie hydraulicznej pracującej w stabilnych warunkach, może zupełnie nie nadawać się do koparki, gdzie tłoczysko jest narażone na błoto, pył i udary mechaniczne. Podobnie modele elastomerowe mogą być idealne w układach o niskim ciśnieniu, lecz w hutniczych siłownikach pracujących w wysokiej temperaturze stopią się lub stwardnieją w ciągu kilku godzin.

Jak diagnozować zużycie uszczelnień hydraulicznych w maszynach przemysłowych

Diagnoza uszkodzonych uszczelnień często zaczyna się od niewielkich przecieków. Z czasem pojawia się spadek ciśnienia, przegrzewanie oleju, nieregularna praca siłownika lub zbyt wolny powrót tłoczyska. Charakterystycznym objawem są też zabrudzenia tłoczyska — jeśli na powierzchni pojawia się olej zmieszany z pyłem, zgarniacz przestał spełniać swoją funkcję. W bardziej zaawansowanych uszkodzeniach pojawia się hałas, szarpanie ruchu i ślady metalu na oleju, co sugeruje uszkodzenie prowadzenia tłoczyska.

Dokładna analiza zużytych uszczelnień pozwala odkryć przyczynę awarii. Jeśli krawędź uszczelniacza jest przypalona, problemem była zbyt wysoka temperatura lub brak smarowania. Jeśli doszło do pęknięcia, prawdopodobnie materiał był źle dobrany do medium roboczego. Z kolei rozwarstwienie oznacza przeciążenie lub wadę materiałową. Dzięki tym obserwacjom można dobrać lepszy model i uniknąć powtarzania się awarii.

Jak dobierać uszczelniacze hydrauliczne do różnych zastosowań

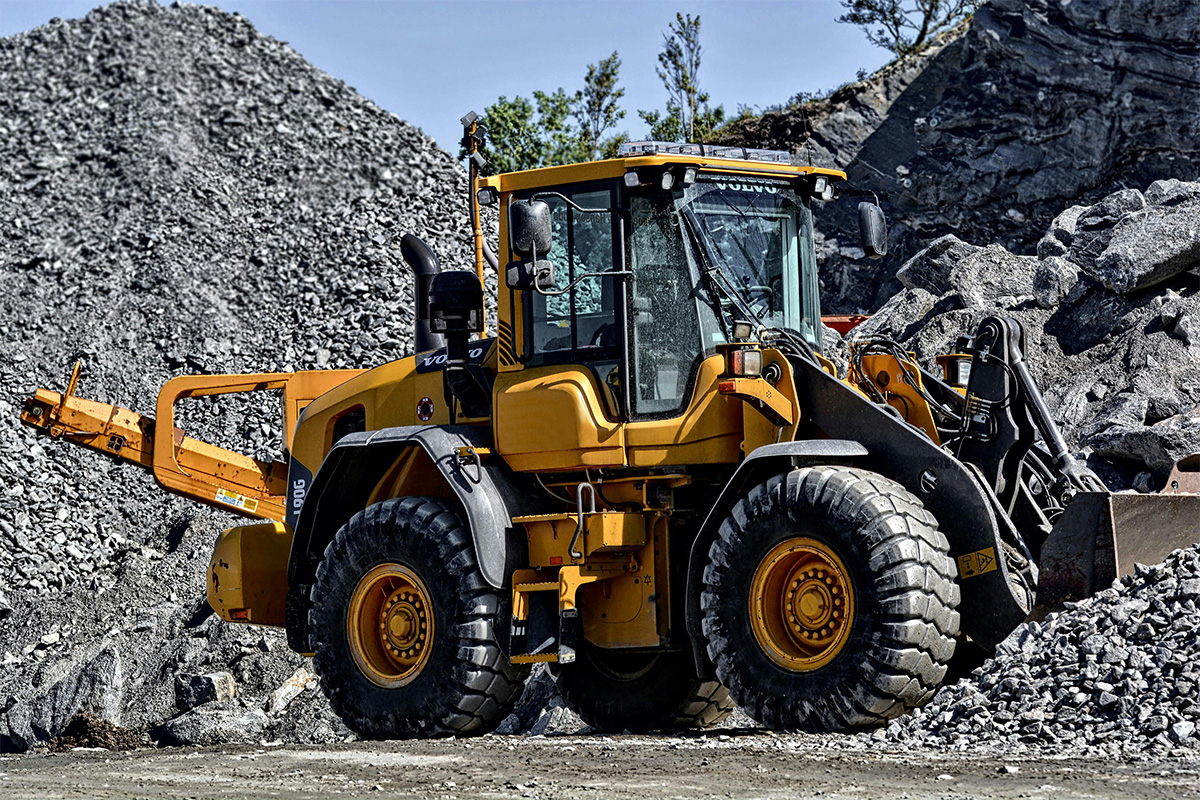

W praktyce przemysłowej najważniejsze jest dopasowanie uszczelnienia do rodzaju pracy maszyny. W maszynach o dużych siłach, takich jak prasy hydrauliczne czy belownice, stosuje się uszczelnienia o wysokiej odporności na ciśnienie i deformacje. W maszynach mobilnych, takich jak koparki, ładowarki lub maszyny leśne, dobiera się modele odporne na zanieczyszczenia i zmienne obciążenia, często wzmocnione metalowymi zgarniaczami. Natomiast w automatyce przemysłowej preferowane są uszczelnienia o niskim tarciu, które umożliwiają precyzyjny i szybki ruch.

Dla każdej aplikacji ważne są też parametry oleju hydraulicznego. Zbyt agresywny olej potrafi zniszczyć elastomer, a zbyt wysoka temperatura powoduje pękanie i twardnienie materiału. Dlatego dobry dobór opiera się nie tylko na wymiarach, ale na zrozumieniu pełnego środowiska pracy siłownika.

Podsumowanie — jakie uszczelniacze hydrauliczne stosować w maszynach przemysłowych

Uszczelniacze hydrauliczne to kluczowe elementy odpowiadające za szczelność, bezpieczeństwo i stabilność pracy maszyn. Ich dobór wymaga znajomości konstrukcji siłownika, rodzaju obciążenia, temperatury, prędkości ruchu oraz środowiska pracy. Uszczelniacze tłokowe utrzymują ciśnienie w komorach, tłoczyskowe zapobiegają wyciekom, zgarniacze chronią przed zanieczyszczeniami, pakiety chevron zapewniają dużą odporność na ciśnienie, o-ringi uszczelniają połączenia, a elementy prowadzące stabilizują całe urządzenie. Tylko świadomie dobrane uszczelnienia mogą działać długo i bezawaryjnie.

W praktyce przemysłowej najwięcej problemów wynika nie z jakości materiału, ale z niedopasowania uszczelniacza do warunków pracy. Dlatego warto korzystać z pomocy specjalistycznych sklepów technicznych, takich jak HARMAX, które mają doświadczenie w doborze uszczelnień do maszyn pracujących w różnych branżach — od lekkiej automatyki, przez hydraulikę przemysłową, aż po ciężki sprzęt budowlany.
